ПАРОВЫЕ ГАЗОМАЗУТНЫЕ КОТЛЫ ТИПА ДЕ-ГМ

КОТЛЫ СО СЛОЕВЫМИ ТОПКАМ

КОТЕЛ ПАРОВОДОГРЕЙНЫЙ ДЕВ-16-14 ГМ-0

ВЕНТИЛЯТОРЫ ВЫСОКОНАПОРНЫЕ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ

ВЕНТИЛЯТОРЫ и ДЫМОСОСЫ центробежные одностороннего всасывания ВДНу и ДНу

ФИЛЬТРЫ ДЛЯ МАЗУТА

ТЕПЛООБМЕННЫЕ АППАРАТЫ

СЕПАРАТОРЫ НЕПРЕРЫВНОЙ ПРОДУВКИ Ду 300 мм



ПАРОВЫЕ ГАЗОМАЗУТНЫЕ КОТЛЫ ТИПА ДЕ-ГМ

Предназначены для выработки насыщенного перегретого пара для технологических нужд промышленных предприятий в системе отопления, вентиляции, горячего водоснабжения. Поставляются одним транспортабельным блоком в изоляции и обшивке; повышенные теплонапряжения топочного объема сократили габариты котлов; за счет плотного экранирования применена легкая натрубная обмуровка; применение двухступенчатого испарения на котлах ДЕ-16ГМ; ДЕ-25ГМ повысило КПД котлов; горелочные устройства обеспечивают экономичное сжигание топлива в котлах; котлы по согласованию с заказчиком комплектуются тягодутьевыми машинами, экономайзером и системой автоматики, обеспечивающей надежную экономичную эксплуатацию котла.


Паропроизводительность, т/ч  4; 6,5; 10; 16; 25;
Давление пара, МПа  1,4; 2,4
Температура пара, С0  194-385
Габариты транспортабельных блоков в зависимости от паропроизводительности.мм
   длина 2910-8875
   ширина  2970-3136
   высота 4035
Масса блока, кг   5350-24180
КПД брутто, %*
   газ 93,05
   мазут 91,09
Удельный выброс окислов азота, кг/Гдж, не более
   газ 0,11
   мазут  0,14
*Для котла ДЕ-25-14ГМ-0

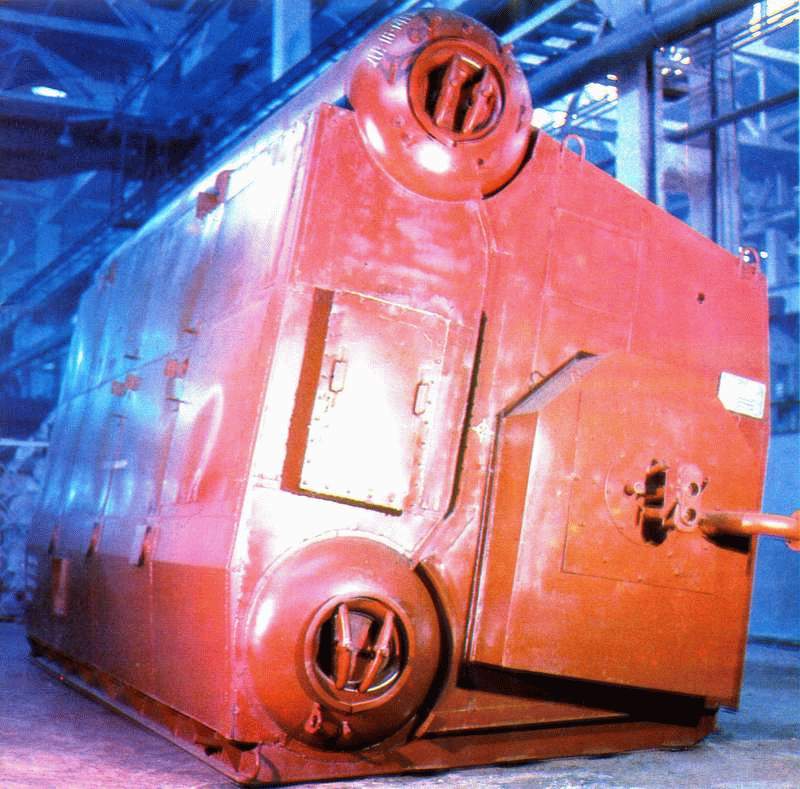

Изображение котла ДЕ

КОТЛЫ СО СЛОЕВЫМИ ТОПКАМИ

Предназначены для выработки насыщенного или перегретого пара для технологических нужд промышленных предприятий, систем отопления, вентиляции, горячего водоснабжения. Котлы паропроизводительностью 2,5; 4; 6,5; 10 т/ч поставляются одним транспортабельным блоком; комплектуются ленточными моноблочными решетками обратного хода с пневмомеханическими забрасывателями, вентиляторами, дымососами и чугунными экономайзерами. Котлы паропроизводительностью 25 т/ч поставляются тремя транспортабельными блоками; комплектуются моноблочной чешуйчатой решеткой обратного хода с пневмомеханическими забрасывателями, вентиляторами, дымососами и чугунными экономайзерами. Обеспечивают устойчивую работу в диапазоне нагрузок 25 -100% на углях с зольностью до 25% и влажностью до 40%; допускают работу на пониженном давлении.



Паропроизводительность, т/ч  2,5; 4; 6,5; 10; 25
  Давление пара,МПа  1,4; 2,4
Температура пара, С0  194-380
Масса котла в зависимости от паропроизводительности., кг 11000-39000
Удельный выброс окислов азота, кг/Гдж, не более 0,18

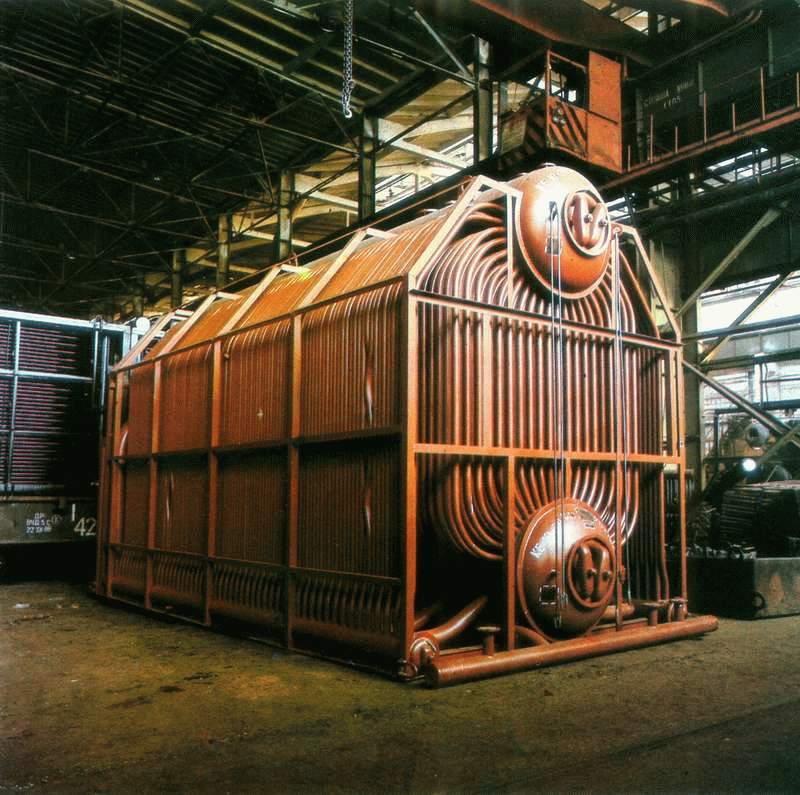

Котлы со слоевыми топками

КОТЕЛ ПАРОВОДОГРЕЙНЫЙ ДЕВ-16-14 ГМ-0

Предназначен для работы в водогрейном или паровом режиме. Котел газомазутный разработан на базе парового котла ДЕ-16-14 ГМ-0, оборудованного дополнительным комплектом узлов и деталей. Поставляется одним транспортабельным блоком с изоляцией и обшивкой; повышенная теплопроизводительность и КПД; упрощенная тепловая схема; сниженные потери в тепловом балансе котельных; уменьшенные, расходы воды и электроэнергии на собственные нужды.



Паропроизводительность, МВт  10,58
 Давление на выходе, не более, МПа  1,4
Габариты транспортабельнного блока, мм 7460x3030x4035
Масса блока.кг   19000
КПД брутто, %
    газ 93,2
    мазут 91,3
Удельный выброс окислов азота, кг/Гдж
    газ 0,11
    мазут  0,14

По просьбе  заказчика могут быть поставлены другие модификации котлов теплопроизводительностью от 2,5 до 16,9 МВт.

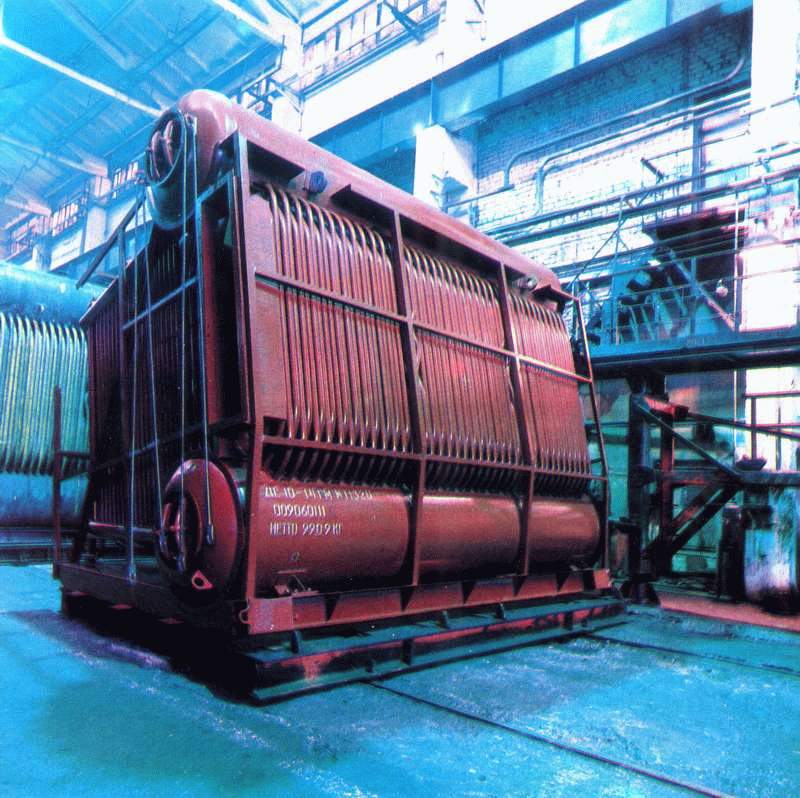

Котел паровой

ВЕНТИЛЯТОРЫ ВЫСОКОНАПОРНЫЕ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ

Предназначены для подачи воздуха в топки котлов с кипящим слоем. Выпускаются как с непосредственной посадкой рабочих колес на вал электродвигателя, так и через промежуточный узел (ходовую часть); поставляются в собранном виде; комплектуются односкоростными электродвигателями на 3000 об/мин.



  ВДН-6,3 ВДН-8  ВДН-8,5
Производительность, м3/ч  10500 16000 28000
Давление,Па  10000 10000 10000
Температура пара, С0  36,6  54,5   93

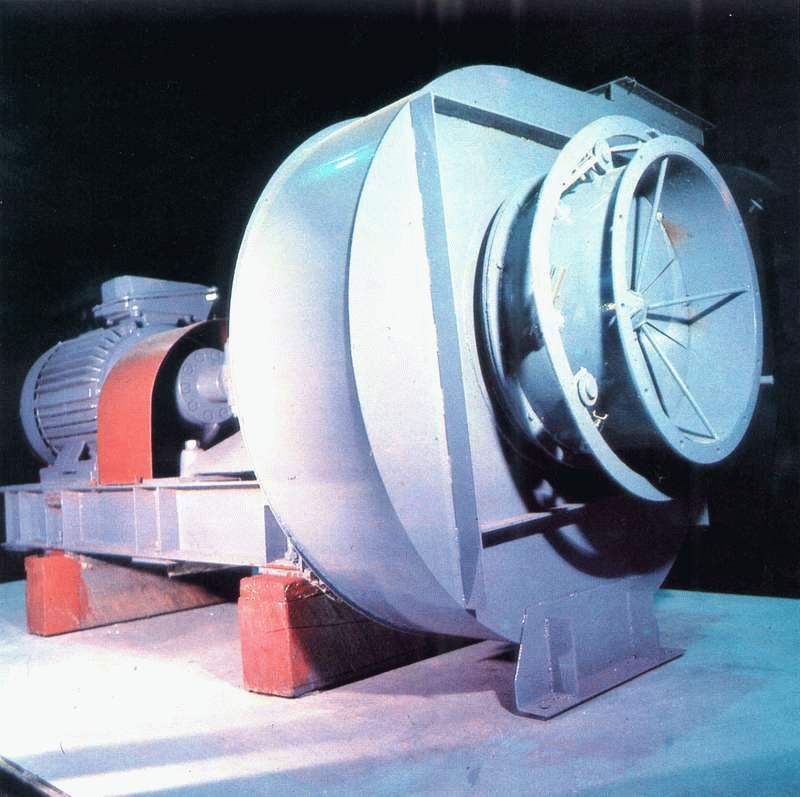

Вентиляторы

ВЕНТИЛЯТОРЫ и ДЫМОСОСЫ центробежные одностороннего всасывания ВДНу и ДНу

Предназначены для паровых котлов малой и средней мощности. Рабочие колеса с загнутыми назад лопатками устанавливаются непосредственно на валу электродвигателей; посадочные поверхности ступиц рабочих колес выполняются со шлицевыми пазами, что предотвращает чрезмерный нагрев вала и подшипников электродвигателей при работе на газах до 200°С; машины поставляются в собранном виде; благодаря большому выбору рабочих колес по диаметру - 800, 900, 1000, 1120, 1250 и 1300 мм и комплектованию машин электродвигателями с частотами вращения 1000 и 1500 об/мин, имеют аэродинамические показатели в диапазонах, обеспечивающих устойчивую работу паровых и водогрейных котлов.



Производительность, м3/ч  5102-60000
Давление ,Па  990-3510
Потребляемая мощность, кВт  2,3-73,6
Масса без электодвигателя, кг 395-870

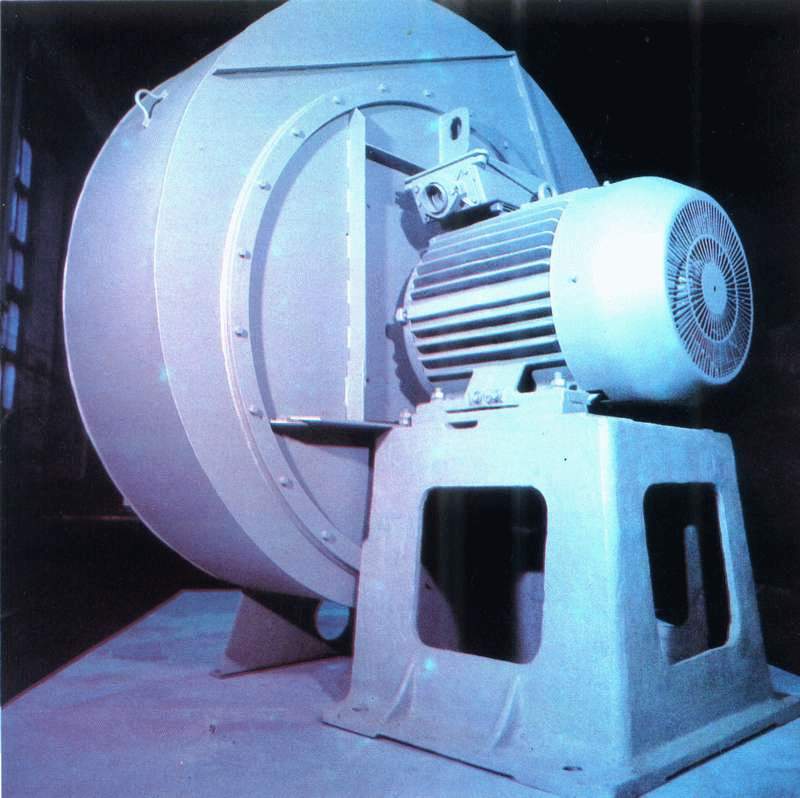

Вентиляторы

ФИЛЬТРЫ ДЛЯ МАЗУТА

Предназначены для грубой и тонкой очистки топочных мазутов от твердого остатка нефтяных фракций, механических примесей. Предварительно подогретый мазут очищается, проходя через сетку из нержавеющей проволоки фильтрующего элемента; размер ячеек в сетке позволяет получить высокую степень очистки мазута от механических примесей; конструкция фильтра позволяет производить очистку фильтрующего элемента без его разборки.



Производительность, т/ч  30
Давление ,МПа  2,5
Температура среды, С0  60-200
Высота, мм 1370
Диаметр корпуса, мм 219
Масса, кг  107
Гидравлическое сопротивление, МПа, не более 0,015

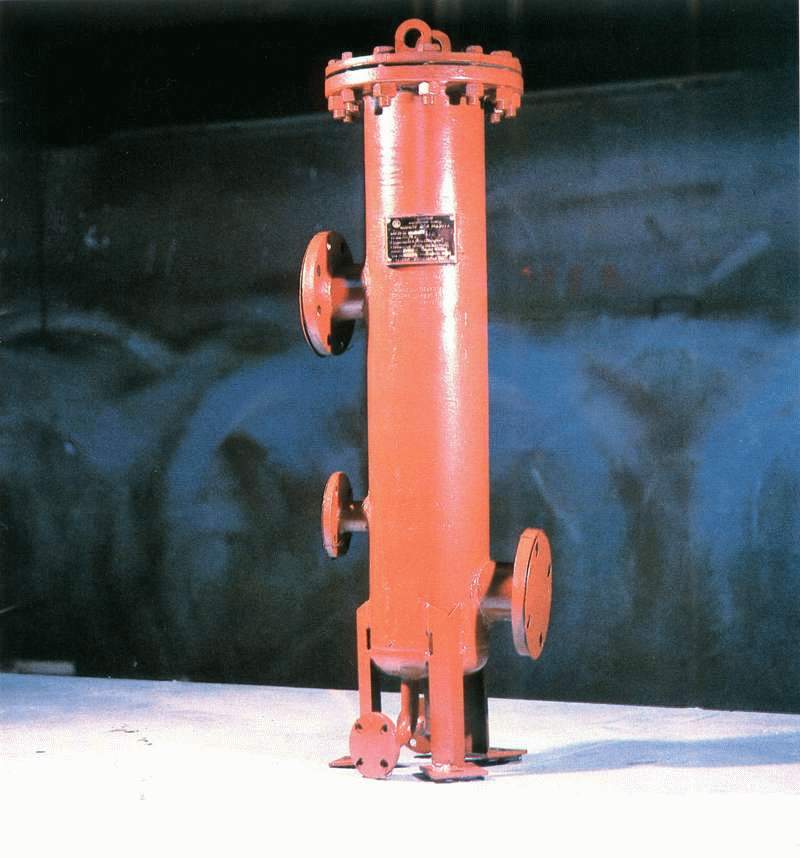

Фильтр

ТЕПЛООБМЕННЫЕ АППАРАТЫ

Теплообменники предназначены для подогрева химически очищенной воды за счет использования тепла продувочной воды котлов. Подогреватели служат для подогрева воды, поступающей на химво-доочистку, за счет охлаждения и конденсации греющего пара; горизонтальная перегородка в корпусе подогревателей устраняет натекание конденсата греющего пара на нижнюю половину пучка трубной системы; установка штуцера на корпусе по второму ходу пара позволяет отводить неконденсирующие газы из корпуса подогревателя; конструктивные усовершенствования повысили коэффициент теплопередачи подогревателя.



Производительность, т/ч
    теплообменников  5-10; 20-40
    подогревателя  25
Рабочее давление, МПа до 0,7 (7 кгс/см2)
Поверхность нагрева, м
    теплообменник Q=5-10 т/ч 1,6
    теплообменник Q=20-40 т/ч 5,6
Подогреватель ППВ-25 3,97
  Диаметр корпуса,мм Длина,мм
теплообменник Q=5-10 т/ч 159 2015
теплообменник Q=20-40 т/ч 273 1750
Подогреватель ППВ-25 273 1345
Масса, кг   126-275

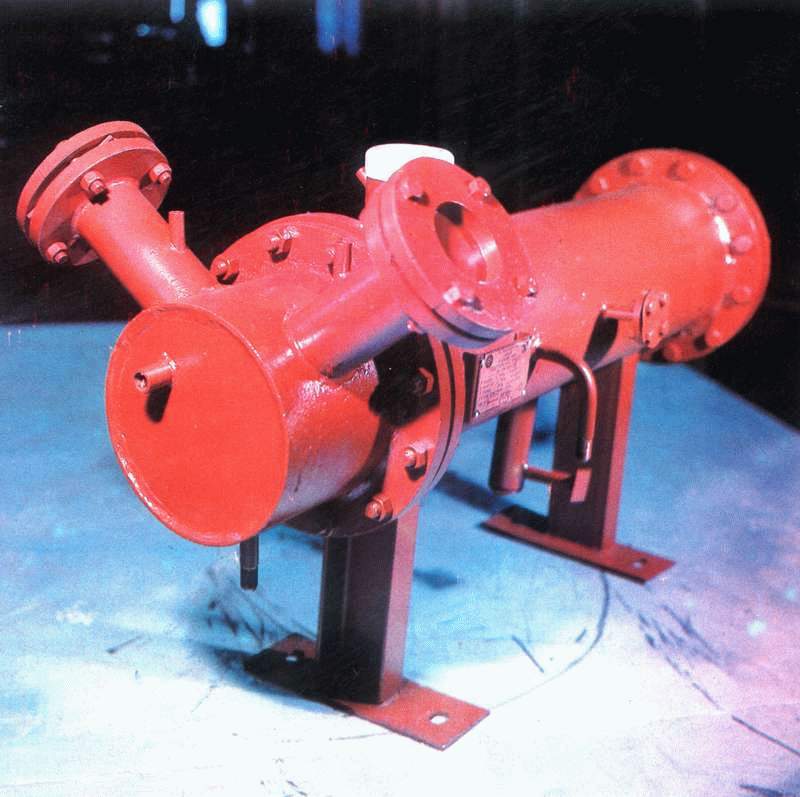

Теплообменные аппараты

СЕПАРАТОРЫ НЕПРЕРЫВНОЙ ПРОДУВКИ Ду 300 мм

Предназначены для утилизации тепла непрерывной продувки паровых котлов путем разделения на пар и воду пароводяных смесей. Устанавливаются перед деаэраторами атмосферного типа Ризб=0,02 МПа (0,2 кгс/см2). Первичное разделение пароводяных смесей начинается в трубопроводе низкого давления;  тангенциальное соединение сопла с корпусом сепаратора обеспе-чивает дальнейшее разделение пароводяных смесей за счет центробежных сил; сплющенная часть сопла увеличивает скорость пароводяных смесей, закрутку их по внутренней стенке сепаратора; регулятор уровня Ду 40 автоматически поддерживает постоянный уровень воды в сепараторе.



Давление, МПа  0,06 (0,6 кгс/см2)
Температура рабочей среды, С0  113
Расход пара, т/ч 1
Диаметр корпуса, мм 300
Высота, мм  2210
Масса, кг 177

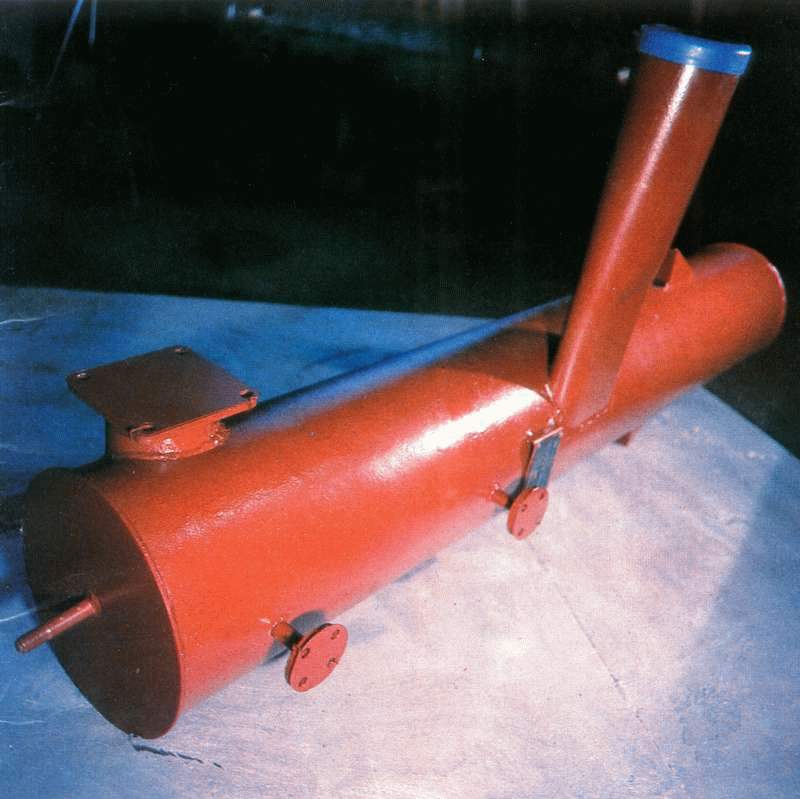

Cепаратор
