Наше предприятие ООО "Термо-Ком" изготавливает щиты управления к электропечам сопротивления Бийского завода "Электропечь". Наша продукция функционально перекрывает возможности выпускавшихся ранее щитов управления типа ШОТ.

            С августа 2002 года взамен приборов ДИСК-250 наши щиты комплектуются приборами нового поколения ТРМ10 (ПО "ОВЕН", г.Москва) и Термодат-12, Термодат-14 ("Системы контроля", г.Пермь). Это цифровые программируемые приборы на базе современных однокристальных микроконтроллеров фирмы Atmel и фирмы Microchip.

            Щиты новой комплектации отличаются от старой (на базе прибора ДИСК-250) более высокой точностью поддержания температуры за счет ПИД-закона регулирования, большей надежностью и значительно меньшими эксплуатационными расходами и, при этом, значительно дешевле щитов старой комплекции.

            В щитах применена надежная элементная база, электромеханические узлы сведены к минимуму, коммутация электроэнергии нагрева печи осуществляется, как и ранее (с 1996 года), тиристорными коммутаторами. В отличие от пускателей и контакторов тиристорные коммутаторы значительно надежнее и при эксплуатации не требуют тех.обслуживания. Щиты управления комплектуются пускорегулирующей и защитной аппаратурой для управления механизмами печи. Готовы доукомплектовать различными элементами автоматики по желанию Заказчика.

            Испытания, проведенные на печи САТ-0,25 показали, что:
- прибор ДИСК-250 при двухпозиционном регулировании обеспечивает точность поддержания температуры: 200°С ±30°С; 500°С ±20°С; 900°С ±5°С).
- приборы ТРМ10, Термодат-12 и Термодат-14 при ПИД-регулировании обеспечивают точность поддержания температуры ±4°С во всем рабочем диапазоне температур и не хуже ±2°С при тщательном подборе коэффициентов ПИД-регулятора. При двухпозиционном режиме регулирования точность поддержания температуры была соизмерима с точностью при использовании Диск-250.

            Предлагаем три варианта щитов управления электропечами сопротивления:

1. на базе ТРМ10.

Возможность работы с двумя типами термопар (выбирается программно), режим самонастройки (автоматически определяются коэффициенты ПИД-регулятора), индикация текущей температуры на цифровом индикаторе. В приборе не предусмотрена регистрация температуры, нет возможности подключения дополнительного регистрирующего устройства.

2. на базе Термодат-12.

            Возможность работы практически со всеми известными термопарами (выбирается программно), контроль обрыва термопары, "мягкий" разогрев нагревательных элементов, индикация текущей температуры и коммутируемой мощности на цифровых индикаторах, интерфейс RS485 для связи с компьютером. Имеется встроенный энергонезависимый архив, в него периодически записываются текущие значения температуры (объема архива при регистрации температуры через 10 минут достаточно на три месяца).

3. на базе Термодат-14 для сложных технологических процессов.

            Включает функциональные возможности варианта на Термодат-12, а так же задание и ограничение скорости изменения температуры, двухстрочный русскоязычный ЖКИ - дисплей, интерфейс RS485, имеет функцию плавного регулирования температуры по одной из 15-ти программ до 10-и шагов в каждой (типы шагов: изменение температуры с заданной скоростью, выход на режим, поддержание температуры на одном уровне в течении заданного времени, остановка процесса регулирования), задание и ограничение скорости изменения выводимой мощности (т.е. средней выделяемой мощности на нагревательных элементах).

Связь с компьютером. Интерфейс RS485.

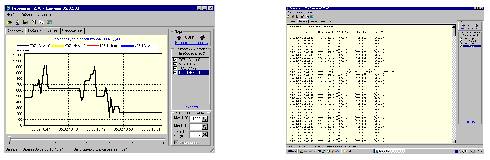

            В компьютер передаются результаты измерения, уставка. Программное обеспечение позволяет записывать данные в память компьютера, строить график изменения температуры на экране компьютера в реальном времени, извлекать данные из архивной памяти прибора, представлять их в графическом виде и виде таблиц, выводить графики и таблицы в удобном масштабе на печать. Приборы с RS485 соединяются с компьютером через внешний адаптер (поставляется отдельно). RS485 позволяет работать одновременно с большим числом приборов (до 90шт.), соединенных двухпроводной линией, и удаленных от компьютера на сотни метров.

            Следует подчеркнуть, что для постоянного контроля температуры нет необходимости все время держать компьютер включенным. Приборы сами в автономном режиме ведут запись графика температуры в свой архив. Считывание архивов компьютером удобно производить один раз в смену, раз в сутки или один раз в месяц. При поставке приборов с интерфейсом одновременно поставляется дискета с драйвером, необходимым для подключения приборов к компьютеру.

            Наше предприятие выпускает щиты управления с коммутаторами 4-х типов:
1-й - тиристорный коммутатор 380В на ток до 500А, нагрузка "звезда", "треугольник";
2-й - нерегулируемый 3-х фазный выпрямитель на 540В и ток до 500А. Данное включение дает симметричное потребление тока из сети (отсутствуют перекосы по фазам). Применяется в тех печах, конструкция которых не позволяет разместить нагревательные элементы на напряжение 380/220В, в тоже время возможно последовательное и/или параллельное включение нагревателей на суммарное напряжение 540В, что позволяет избежать понижающих трансформаторов.
3-й - регулируемый 3-х фазный тиристорный выпрямитель на напряжение от 120В до 500В и ток до 500А. Конкретное значение указывается при заказе. Имеет ручную регулировку выходного напряжения в пределах +-15% от номинального (заказного). Диапазон регулировки по желанию заказчика может быть расширен (минимум - 120 вольт, максимум - 500).
4-й - однофазный регулятор мощности на ток до 1000А для соляных ванн и стеклоплавильных печей. Ругулирует напряжение на нагрузке (в том числе на индуктивной - на трансформаторе), которая может включаться как между фазой и нейтрально, так и между двух фаз.

            Уважаемые господа, прошу Вас рассмотреть возможность применения наших щитов управления или в качестве отдельных элементов автоматики для нового производства, или для модернизации Ваших электропечей, придания им новых функциональных возможностей.

            Для выполнения Вашего заказа необходимы следующие данные:
- вариант подглючения нагрузки: звезда, треугольник или последовательно включенные нагревательные элементы из-за ограничения по габаритным размерам самой печи. Если это печи из номенклатуры Бийского завода "Электропечь", то укажите полное наименование печи.
- мощность, выделяемую на нагревательных элементах при обычном включении на 380В и более подробные данные, если нагрузка была ранее включена через понижающие трансформаторы.
- количество и мощность дополнительного оборудования: двери, вентиляторы и т.д.

Отзывы о нашей продукции Вы можете получить на предприятии ОАО "Бийский завод Электропечь" по телефонам:
            (3854) 32-78-00 гл. инженер.
            (3854) 32-88-97 договорной отдел.
