Новое в
малоэтажном домостроении из массива древесины
Блок строительный каркасной конструкции из массива древесины
для возведения стен малоэтажных жилых и
общественных зданий «Модуль»
Блок имеет герметично-замкнутую коробчатую конструкцию с пустотой заполненной теплоизолирующим материалом. В систему Модуль входит блок основной и 0,5 блока основного, блок угловой и 0,5 блока углового, блок перекрытия дверных и оконных проемов, также в систему могут входить блоки нестандартных размеров по условиям индивидуального архитектурного проекта.

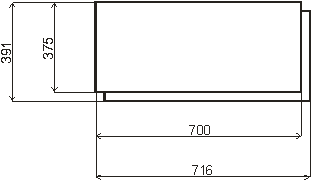

Размер блока основного: 716x391x175 мм.
Площадь: 0,26 м2.
Вес: 14-15 кг.
Далее приведены расчеты для блока основного.
Чистый объем древесины одного блока равен 0,031 м3.
Всего пиломатериала на изделие требуется: обрезного 0,055 м3, если необрезной, то 0,07 м3
Один м3 стеновой кладки содержит 24 блока. Чистый объем древесины в 24 блоках составляет: 0,031x24=0,744 м3.
Всего пиломатериала для изготовления 24 блоков: 0,055x24=1,32 м3 или 0,07x24=1,68 м3
Разность между чистым объемом и черновым равна: 1,32-0,744=0,576 м3 или 1,68-0,744=0,936 м3
Для изготовления блока строительного пригодна древесина:
-для изготовления каркаса 2-3 сорт
-для изготовления облицовки 1 и 2 сорт.
В деталях каркаса допускаются незначительные трещины, обзол, не более 1/4 толщины и ширины бруска, сучки здоровые и выпадающие размером не более 1/4 ширины бруска, синева, смоляные кармашки.
В деталях облицовки допускаются неглубокие, несквозные трещины, невыпадающие сучки, смоляные кармашки. Наружний облицовочный щит блока можно выполнять из толстой фанеры.
Все перечисленные дефекты допускаются в изделии по специально разработанной конструкторско-технологической схеме.
Влажность древесины 10-12%.
Блок строительный состоит из 4-5 видов конструктивно несложных деталей. Детали собираются в изделие на клей методом холодного или горячего прессования. Пустота внутри блока заполняется теплоизолирующим материалом. Объем теплоизолирующего материала в одном блоке составляет 0,015 м3, в одном м3 блоков 0,015х24=0,36 м3.
Для сборки одного блока требуется примерно 80-100 мл клея, на изготовление 24 блоков 2,4 литра.
Для производства блоков строительных необходимы станки:
-многопильный для продольной распиловки
-строгатель 4-х сторонний
-торцовка в размер
-фрезерный станок
-ребросклеивающее оборудование
-форматно-раскроечный станок
-рейсмус
-сборочная вайма
-пресс.
Для монтажа 24 блоков (1 м3 стены) требуется 0,35-0,4 литра клея, монтажной пены с полезным выходом 30 литров из одного баллона (потребуется 1 баллон на 48-50 блоков).
Герметик силиконовый: картридж емкостью 310 мл – на 10-12 блоков, на 1 м3 стены – 2 картриджа.

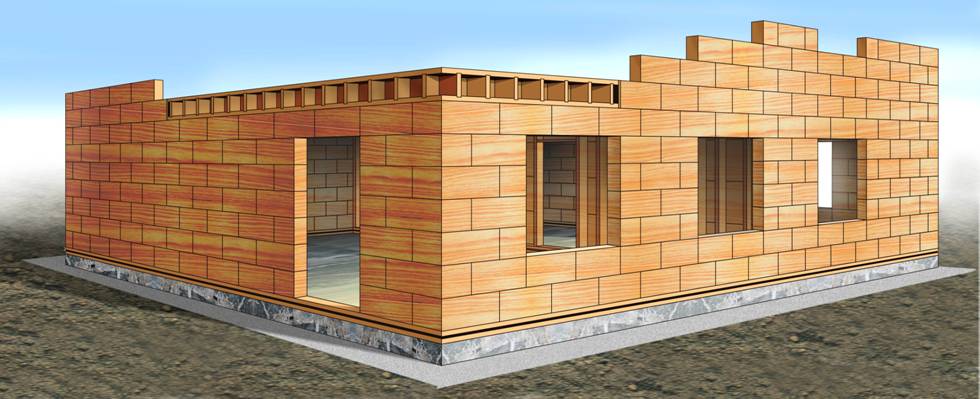

Монтаж стен из блоков строительных производится без применения специальной строительной техники. Достаточно двух квалифицированных рабочих, несколько простых приспособлений и ручной инструмент. Стена из модульных блоков может дополнительно снаружи облицовываться любой из фасадных систем. Изнутри также допустима любая дополнительная отделка.
Примечание: отделочные работы проводятся по специально разработанному технологическому регламенту.
Размерный ряд столярки строительной по ГОСТу не всегда совпадает с размерным рядом образуемым блоком строительным.
Хранение:
Лучший способ хранения – в термоупаковке. Непродолжительный срок хранения – сухой закрытый склад, удобен в погрузке и транспортировке.
Расход материала на изготовление одного блока
Наименование м-ла |
Цена |
Затраты м-ла на 1 блок |
Затраты в руб. на 1 блок |
п/м сосна, обрезной, 10-12% вл. |
|
0,055 м3 |
|
Теплоизолирующий материал |
|
0,015 м3 |
|
Клей |
|
0,1 литра |
|
ВСЕГО: |
|
|
|
Расход материала на монтаж 1 м3 стены
Наименование м-ла |
Цена |
Количество |
Стоимость |
Блок модульный |
|
24 шт. |
|
Клей |
|
0,4 литра |
|
Пена монтажная |
|
0,5 баллона |
|
Силикон строительный |
|
620 мл (2 картриджа) |
|
ВСЕГО: |
|
|
|
С вопросами обращаться jeny@mail.biysk.ru
